Курс лекций по дисциплине "Электропитание устройств связи" включает в себя следующие разделы:
1. Трансформаторы. Назначение, принцип действия, основные соотношения. Примеры применения.
2. Внешняя характеристика трансформатора.
3. Трансформаторы тока. Назначение Т.Т. Особенности конструкции и применения.
4. Полупроводниковые диоды. В АХ диода, схема замещения, применение диодов. Порядок значений основных параметров диодов.
5. Тиристоры. Вольтамперная характеристика, области применения тиристоров.
6. Транзисторы. Применение транзисторов в линейных и импульсных режимах. Примеры применения транзисторов.
7. Тепловая модель полупроводниковых приборов.
8. Принципы построения диодного звена выпрямительного устройства.
9. Диаграмма выпрямленного напряжения выпрямителя с высоким значением кратности частоты пульсаций. Критерии оценки выпрямленного напряжения.
10.Однофазный мостовой выпрямитель. Схема, временные диаграммы, основные соотношения. Трехфазный мостовой выпрямитель. Схема, временные диаграммы, основные соотношения. .Аномальные режимы работы выпрямительных устройств. Возможные причины аномалий и ожидаемые следствия. Схема мостового тиристорного выпрямителя. Диаграммы работы выпрямителя. Регулировочная характеристика. Функциональные схемы промышленных выпрямителей. Общие требования к выпрямителям для питания телекоммуникационных средств.
11. Внешняя характеристика выпрямителя. Чем определяется «наклон» характеристик и возможный их «разброс» при питании от городской электросети.
12.Сглаживающие фильтры. Назначение фильтров, принцип построения схем фильтров. Основные критерии оценки работы фильтров.

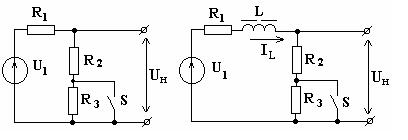

13.Переходные процессы в источниках электропитания.
14. Особенности работы емкостного сглаживающего фильтра. Диаграммы тока и напряжения при включении выпрямителя. Ток нулевого провода трехфазной сети при модульном построении систем питания из однофазных выпрямителей.
15. Регулирование напряжения источников электропитания. Примеры схем регулирования. Краткая их характеристика.
16. Стабилизаторы постоянного напряжения и тока. Назначение, области применения, критерии оценки. Классификация стабилизаторов по принципу действия.
17. Параметрические стабилизаторы. Схема, диаграммы работы, чем определяются уровни выходного напряжения и коэффициент стабилизации по напряжению.
18. Компенсационный стабилизатор напряжения. Функциональная схема и пример её реализации. Чем определяются выходное напряжение и коэффициент стабилизации по напряжению.
19. Импульсный стабилизатор. Функциональная схема, временные диаграммы работы, Условие получения режимов стабилизации по напряжению или току.
20. Инвертор напряжения. Назначение .Принцип построения мостового инвертора. Требования к ключам. Образование .' выходного напряжения при несимметричном управлении ключами инвертора.
21. Спектральный состав выходного напряжения инвертора. Зависимости амплитуд гармоник от коэффициента заполнения импульсов управления. Условие получения гармоник равными нулю.
22. Принципы формирования синусоидального напряжения мостового инвертора.
23. Импульсные источники электропитания. Функциональная схема выпрямителя, построенного с применением импульсных технологий. Достоинства импульсных технологий. Упрощенные диаграммы, поясняющие работу выпрямителя.
24. Типовая схема ЭПУ узла связи. Состав оборудования, его назначение. Суммарная мощность энергопотребления и её составляющие при синусоидальном токе. Оценка годового энергопотребления и стоимости электроэнергии.
25. Современные представления о полной'мощности
энергопотребления. Составляющие полной мощности, пример расчета S и у/ при известных значениях Рь Qb Т. Метод снижения мощности искажений Т выпоямительных устройств.
25. Аккумуляторы. Назначение аккумуляторов. Типы кислотных аккумуляторов и их основные электрические характеристики.
Посмотреть другие лекции по электро-питанию устройств связи
