Дипломная работа "Радиорелейная линия связи Володино-Киреевск 34.368 Мбит"

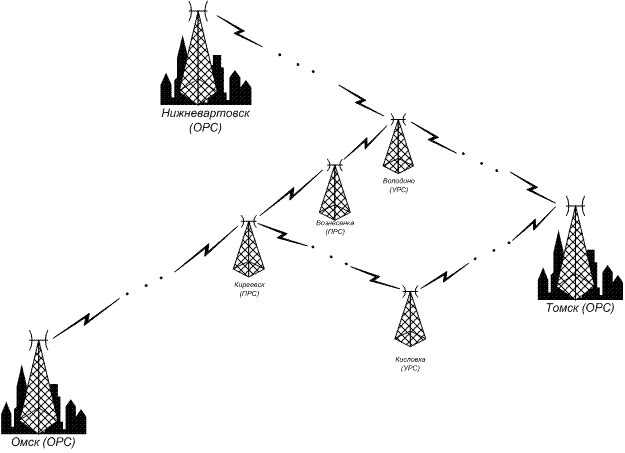

   Объектом исследования являются радиорелейные станции современные средства коммуникаций и новейшей аппаратуры для организации связи в пределах прямой видимости. Радиорелейная линия связи на участке Володино - Киреевск

    Цель работы: – Организация связи на магистральном газопроводе для его обслуживания и контроля его состояния на данном участке.
    При разработке были рассмотрены такие вопросы как: выбор технологии передачи данных в сети; выбор топологии сети на основе выбранной технологии передачи данных; расчет качественных показателе РРЛ связи; технико-экономическое обоснование выбора оборудования линии связи.

   В результате работы была разработана РРЛ, имеющая следующие основные характеристики:
   - технология передачи данных: PDH;
   - оборудование передачи данных: оборудование «МИК-РЛ7»;
   На основе результатов работы были получены: профиль трассы на каждом из участков.






Cодержание дипломной работы:

	Введение	12
1.	Описание проектируемой РРЛ	17
1.1	Краткий  обзор  радиорелейных  систем передачи прямой видимости	17
1.2	Обзор цифровых иерархий	20
1.2.1	Системы плезиохронной цифровой иерархии	20
1.2.2	Особенности плезиохронной цифровой иерархии	23
1.2.3	Недостатки плезиохронной цифровой иерархии	25
1.3	Частотный диапазон и возможность эффективного использования всего отведенного участка диапазона.	27
1.4	Радиорелейные линии	28
2.	Аппаратура  цифровых систем  передачи для транспортных  и корпоративных сетей	28
2.1	Аппаратура цифровых систем передачи ПЦИ/PDH	28
2.1.1	Виды аппаратуры и ее характеристики	28
2.1.2	Скорость передачи линейных интерфейсов	30
2.1.3	Дальность передачи аппаратуры	31
2.1.4	Возможность резервирования	31
2.1.5	Разнообразие пользовательских интерфейсов	31
2.1.6	Интерфейсы управления к системам и сетям	31
2.1.7	Габаритные размеры	32
2.1.8	Дополнительные интерфейсы для станционной сигнализации, датчиков пожарной и другой сигнализации	32
2.2	Выбор аппаратуры ПЦИ/PDH	32
2.2.1	Критерии выбора	32
2.2.2	Выбор оборудования	35
3.	Расчет параметров трассы	38
3.1	Расчет профиля трассы РРЛ	38
3.2	Расчет высот подвеса антенн	42
3.2.1	Расчет высот подвеса антенн Володино - Вознесенка	43
3.2.2	Расчет высот подвеса антенн Вознесенка - Киреевск	46
3.3	Расчет необходимого запаса на замирание	48
3.3.1	Расчет необходимого  запаса на замирание Володино – Вознесенка	49
3.3.2	Расчет  необходимого  запаса на  замирание  Вознесенка-Киреевск	50
3.4	Расчет устойчивости связи	50
3.5.	Расчет соотношения сигнал/шум в канале	54
4.	Безопасность жизнедеятельности	55
4.1	Анализ производственного процесса	55
4.2	Нормативные документы по безопасности на рабочем месте	56
4.2.1	Требования к значениям напряжения в электрической сети	56
4.2.2	Требования  к  влажность и температура воздуха рабочей зоны	57
4.2.3	Требования к уровню шума	58
4.2.4	Требования к уровню электромагнитного излучения	58
4.2.5	Требования к освещенности рабочей зоны	59
4.2.6	Требования к нервно-психическим перегрузкам	60
4.2.7	Требования к оборудованию и организации рабочих мест с ПЭВМ	60
4.2.8	Общие требования по пожарной безопасности	61
4.3	Мероприятия по обеспечению требований техники безопасности	61
4.3.1	Обеспечение требований ТБ по напряжению в электрической сети	61
4.3.2	Обеспечение требований ТБ по влажность и температура воздуха рабочей зоны	62
4.3.3	Обеспечение требований ТБ по уровню шума	62
4.3.4	Обеспечение требований ТБ по электромагнитному излучению	63
4.3.5	Обеспечение требований ТБ по освещенности рабочей зоны	63
4.3.6	Нервно-психические перегрузки	65
4.3.7	Территория	65
4.4	Инструкция по технике безопасности для оператора ПЭВМ	65
4.4.1	Требования безопасности перед началом работы	65
4.4.1.1	Перед началом работы пользователи обязаны:	65
4.4.2	Пользователю запрещается приступать к работе при:	66
4.4.3	Требования безопасности во время работы	66
4.4.3.1.	Пользователь во время работы обязан:	66
4.4.4	Пользователю во время работы запрещается:	66
4.4.5	Требования безопасности по окончании работы	67
4.4.5.1	По окончании работ необходимо:	67
4.4.5.2	По окончании работ оператор обязан осмотреть и привести в порядок рабочее место.	67
4.4.6	Требования безопасности в аварийных ситуациях	67
4.4.6.1	Пользователь обязан:	67
4.5.	Требования по безопасности при работе на РРЛ.	68
4.5.1	Общие требования по электробезопасности	68
4.5.2.	Электрические средства защиты.	70
4.5.3	Указания мер безопасности.	71
4.5.4.	Указания по безопасности при работе с источником бесперебойного электропитания (ИБЭП).	72
5.	Технико-экономическое обоснование целесообразности разработки.	72
5.1	Планирование выполнения работ на разработку проекта	73
5.2	Расчет сметы затрат на проектирование системы.	76
5.3	Расходы на материалы и услуги	77
5.4	Услуги сторонних организаций	77
5.5	Расчёт затрат на заработную плату	77
5.6	Расчет затрат на аренду помещения	79
5.7	Расчет затрат на амортизацию ВТ	79
5.8	Расчет затрат на электроэнергию	80
5.9	Расчет накладных расходов	81
5.10	Расчёт сметы затрат на разработку	81
5.11	Оценка эффективности разработки	82
	Заключение	85
	Список использованных источников	86
	Приложение А	87
